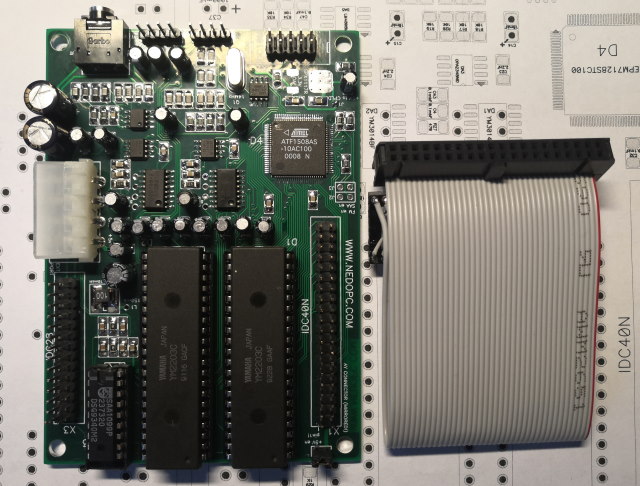

Музыкальное расширение Turbo Sound FM Pro

TurboSound FM Pro является развитием TurboSound FM и основан на двух микросхемах YM2203 и дополнительного чипа SA1099. Позволяет использовать шесть PSG звуковых каналов вместо стандартных трех каналов у AY8910/12 или YM2149. И, дополнительно, шесть программных каналов с FM генерацией звука. Также SAA1099 добавляет возможность проигрывания еще дополнительно шесть PSG каналов.

Устройство устанавливается через соответствующий переходник на посадочное место AY8910/12 или YM2149.

Разработка: Вадим Акимов (LVD), Чунин Роман (CHRV)

Документация:

Форум поддержки пользователей http://forum.nedopc.com.

Зеркало исходников (SVN) доступно на сайте http://svn.nedopc.com.


Схема TurboSound FM Pro tfmpro_с_sch.pdf.

Монтажная схема TurboSound FM Pro tfmpro_с_mon.pdf.

Плата в формате PCAD200х для производства tfmpro_c_pcb.zip (вопросы производства желательно согласовывать с представителями NedoPC).

Описание TurboSound FM для печати tfmpro_c_doc.pdf.


Руководство по программированию и работы с утилитами TurboSound FM (edited by ALCO ver1.11) для печати здесь. Оригинальное здесь.

Утилиты для работы с TurboSound FM с исходниками (from ALCO & Shiru) здесь.

Тестовая утилита AY/YM/TurboSound (from bfox) здесь.


Редактор FM музыки - TFMMaker(from Shiru) здесь.

Редактор PSG музыки - Vortex Tracker здесь.


Одни из ПЕРВЫХ мелодий написанных специально для TurboSound FM от C-Jeff, Karbofos и Shiru здесь.

Сборники музыки для SAA1099 от Mick здесь.


Прошивки для ПЛМ (CPLD):

Тип ПЛМ

Ссылка на файл прошивки

EPM3128

TurboFMpro.pof

EPM7128

TurboFMpro.pof

ATF1508

TurboFMpro.jed

Внимание: Файлы прошивок одинаковые для всех версий плат TurboFM Pro

Исходник прошивок для ПЛМ в репозитории.

История версий:

Revision C:

Revision B:
Схема: tfmpro_b_sch.pdf.
Монтажная схема: tfmpro_b_mon.pdf.
Описание: tfmpro_b_doc.pdf.
Revision A (только у разработчиков):
